固体绝缘柜隔离开关的结构

    真空灭弧室体积小，寿命长，工艺比较稳定，性能也可靠，在中压开关领域已经得到了广泛的应用。为了扩展其优良的性能和质量，国外这几年研发的固体绝缘柜都是采用真空隔离开关和真空接地开关。

我国的三大真空开关管生产厂，也与固体绝缘柜研发厂家联合研制了不同结构形式的真空开关管。

（1）有一管三功能：开断、隔离和接地、

（2）有一管两室：开断室、接地室，

（3）有三工位：闭合、隔离、接地。

一般认为将三工位真空隔离，接地开关与真空灭弧室串联使用其经济性和可靠性是最佳的。

对真空断口用于隔离功能的可接受度有两个方面：

（1）是取决于技术方案的说服力。在原理和标准方面要认可，要接受隔离开关的断口可以是不可见的，另外位置指示装置必须是刚性连接、直接传动，指示要清晰可靠的。

（2）是要相信真空开关管的真空度在寿命周期内是稳定的、绝缘是可靠的，而且固体绝缘柜整体绝缘性能也一样是可靠的。

    因为管理和工艺，材料这些方面的差距，国产真空开关管的漏气率相比国外来说要更高。再加上我国真空隔离开关的运行经验确实太少。所以我国电力系统用户还不能完全接受真空隔离开关。

国内用户对真空隔离开关的认识和接受还需要有一个过程，在现在信息化和技术快速发展的时代，过程不会太长。

为了推动固体绝缘柜的发展，还要做两个功课：

（1）真空开关管厂家要努力降低漏气率；

（2）电力系统用户要对加强国产质量有信心，还要制定相应的现场操作流程，要敢用也能用好。

空气隔离开关要建立起可靠的隔离功能：

（1）绝缘耐压试验必须符合标准要求，并且断口间的空气净距要与型腔环境相适应。

（2）整体绝缘性能要可靠，绝缘沿面的爬距也要与型腔环境相适应。

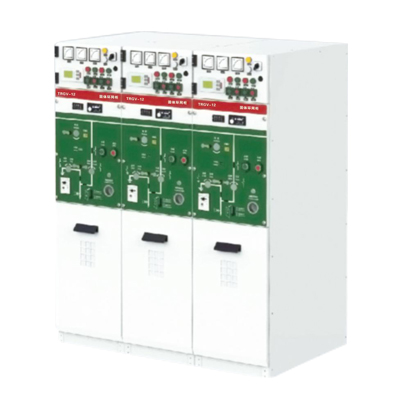

沪变固体绝缘柜

    和真空开关管绝缘拉杆的型腔一样，空气隔离开关的型腔设计也是有讲究，应将其型腔进行有效的封闭，避免大气环境和异物的影响。敞开口朝上的型腔，空气是不易对流的，异物也不易清理，所以要尽可能不用。气密性的型腔充入干燥空气或氮气之后可以适应较为恶劣的环境条件。
