固体绝缘环网柜结构组成

固体绝缘环网柜结构图解说

一、设备组成

固体绝缘环网柜的组成包括：

a) 设备本体；

b) 绝缘母线；

c) 安装设备所需底架、支架、平台及安装所需紧固件，设备接地铜排等；

d) 设备安装及运维所需的线缆及相关附件；

e) 操动机构及其辅助设备；

f) 电缆头在线测温装置；

g) 故障指示器；

h) 备品备件及专用工器具等。

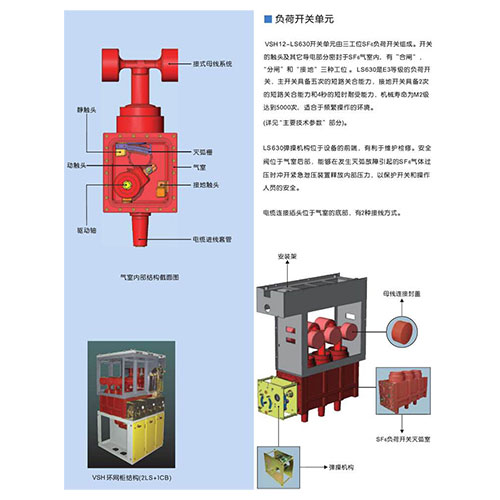

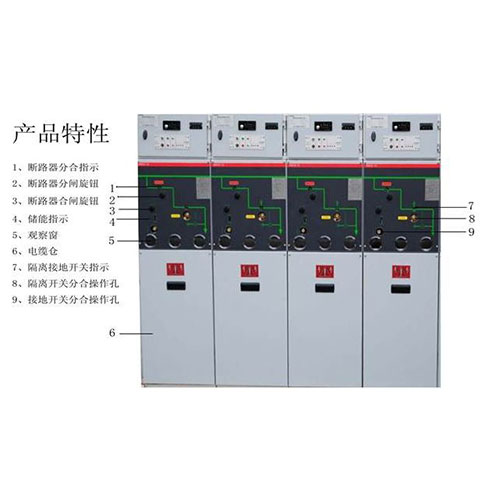

固体绝缘环网柜成品实物结构图

二、固体绝缘环网柜的总体质量要求：

a) 结构设计应能安全地进行下述各项工作：正常运行、检查、维护操作、安装（或）扩建后的相序校核和操作联锁、连接电缆的接地、电缆试验、连接电缆或其他器件的绝缘试验以及消除绝缘件表面等危险静电电荷等。

b) 结构的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备连接的要求。

c) 类型、额定值和结构相同的所有可移开部件和元件在机械和电气上应有互换性。

d) 装在外壳内的各种元件均应满足各自的技术要求。

e) 主回路装有限流熔断器时，应给定熔断器的预期短路开断电流值。

f) 结构设计应考虑便于安装配电自动化终端及终端电源。

g) 环网柜设计应能满足电气设备“五防”要求。
