对于vs1-12侧装式户内真空断路器的介绍

VS1-12型侧装式真空断路器采用固定式安装，其中的侧装式是指安装在主产品的侧面，在整个系统的运行与检修上，更加的方便，灵活。主

要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。

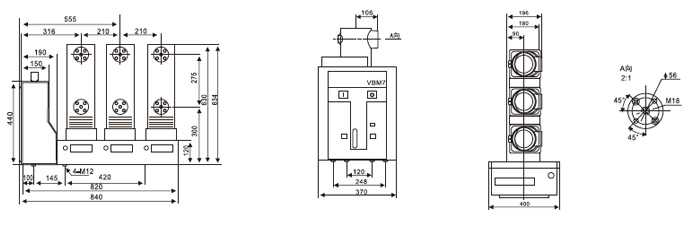

常见的外形及安装尺寸图如下：

vs1侧装式户内真空断路器外形及安装尺寸

侧装式真空断路器的优点：
结构特点：
1、结构上采用侧装断路器减少开关柜宽度和深度，实现开关柜小型化。同时采用透明的断路器触头盒和观察窗，断路器触头等重点位置可观测。
2、触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功就小，机械部分行程小，其机械寿命就长。
3、体积小、重量轻。
性能特点：
1、燃弧时间短，且与开关电流大小无关，一般只有半周波。
2、熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。
3、由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达30-50次，额定电流开断达5000次以上，噪音小适于频繁操作。
4、适用于开断容性负荷电流。
