图文详解高压真空断路器的分合闸概念

高压真空断路器分合闸所涉及到的相关概念有：分合闸速度、分合闸时间、弹跳、开距、超程，这些所涉及到的相关标准《GB 1984 - 2003高压交流断路器》及相关生产厂家所使用的行业规定。

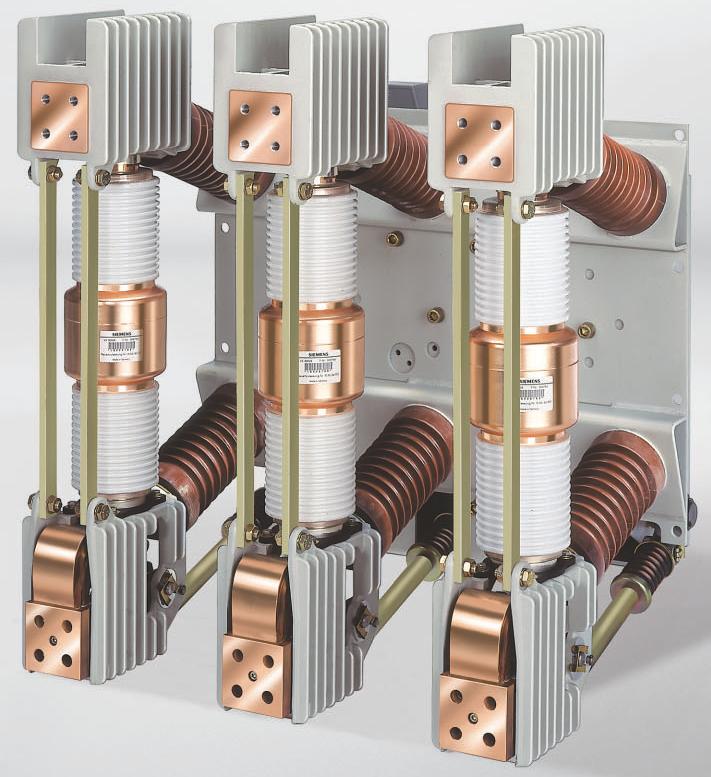

高压真空断路器合分闸元件

　
真空断路器中各元件对于分合闸的作用：
1、电机回路，主要作用是储能，给断路器合闸时提供足够的能量；
2、合闸回路是用来合闸的；
3、分闸回路用来分闸；
4、防跳电磁铁回路主要是防止合闸后合闸开关未断开，当发生事故时跳闸后又合闸，造成跳跃式分合闸，发生危险；

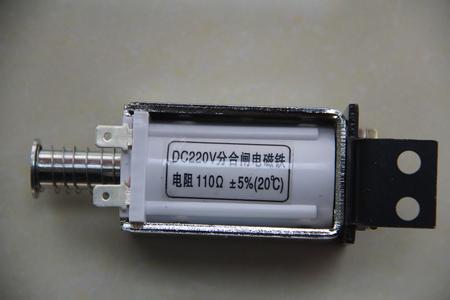

合分闸防跳电磁铁

5、辅助回路是提供辅助触点的；
6、闭锁回路用于两台以上断路器的连锁；
7、其他辅助触点、电机储能点、用于连接电机储能指示灯，试验位置和工作位置微动开关，提供位置信号的。

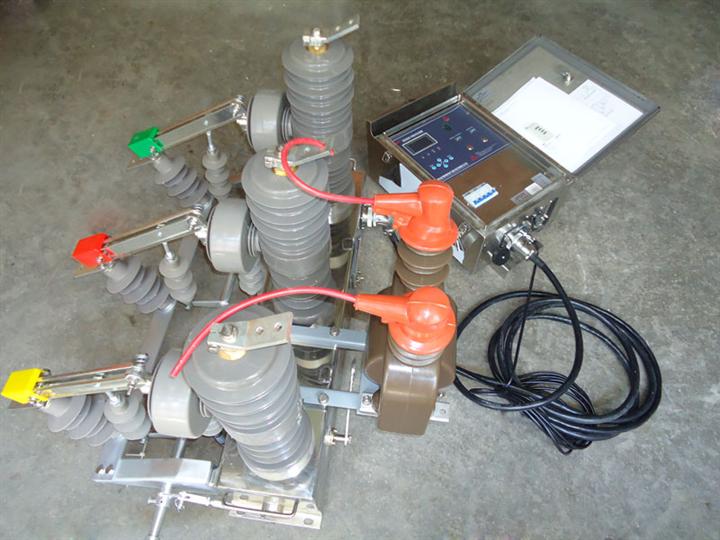

高压真空断路器合分闸试验

那么什么是高压真空断路器的平均合闸和分闸速度呢？
平均合闸速度：
主要影响触头的电磨蚀。如合闸速度太低，则预击穿时间长，电弧存在的时间长，触头表面电磨损大，甚至使触头熔焊而粘住，降低灭弧室的电寿命。
平均分闸速度：
一般而言速度越快越好，这样可以使首开相在电流趋近于0前2～3ms时能开断故障电流；否则首开相不能开断而延续至下一相，原来首开相变为后开相，燃弧时间加长了，增加了开断的难度，甚至使开断失败。
注：
三厢在合分闸的时候会存在三相合分闸不同期,其中最大值就是最大不同期时间。
如果三相不同期过大，那么危害有许多:
1、中性点电压位移,产生零序电流,必须加大零序保护的整定值,降低了保护的灵敏度；
2、引起过电压,尤其在先合一相情况比先合两相严重.对双侧电源供电的变压器,会严重威胁中性点不接地系统的分极绝缘变压器中性点绝缘,可能引起中性点避雷器爆炸；
3、非同期加大重合闸时间.对系统稳定不利；
4、断路器合闸于三相短路时,如果两相先合,则使未合闸相的电压升高,增大了预穿长度,加重了对合闸功的要求,同时对灭弧室机械强度也提出更高要求。
